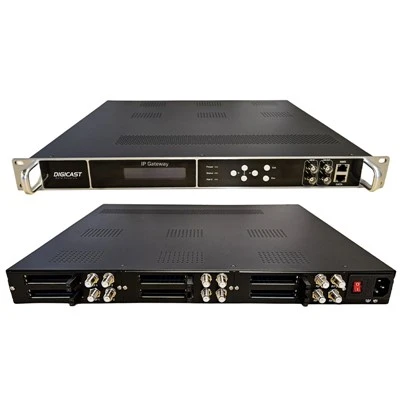

आईपी ​​आईएसडीबी-टी कन्वर्टर



एफटीए ट्यूनर इनपुट
डीवीबी-टी/टी2 ट्यूनर

फ़्रिक्वेंसी रेंज: 30 मेगाहर्ट्ज-1000 मेगाहर्ट्ज

बैंडविड्थ: 6 मेगाहर्ट्ज, 7 मेगाहर्ट्ज, 8 मेगाहर्ट्ज

स्तर: -87 ~ -20dBm

तारामंडल: QPSK, 16QAM, 64QAM, 256QAM (केवल DVB-T2)

एफईसी डिमोड्यूलेशन: डीवीबी-टी: 1/2, 2/3, 3/4, 5/6, 7/8

डीवीबी-टी2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6

गार्ड अंतराल: डीवीबी-टी: 1/4, 1/8, 1/16, 1/32

डीवीबी-टी2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128



आईएसडीबी-टी/टीबी ट्यूनर

इनपुट फ़्रीक्वेंसी रेंज: 30 ~ 900 मेगाहर्ट्ज

बैंडविड्थ: 6MHz

नक्षत्र: DQPSK, QPSK, 16QAM, 64QAM

इंटरलीव: 0, 4, 8, 16

गार्ड अंतराल: 1/32, 1/16, 1/8, 1/4

ट्रांसमिशन मोड: 2K, 4K, 8K (FFT)

एफईसी (कोड दर): 1/2, 2/3, 3/4, 5/6, 7/8



डीवीबी-सी ट्यूनर

इनपुट फ़्रीक्वेंसी रेंज: 110 ~ 862मेगाहर्ट्ज

डीवीबी-सी (जे83.ए, जे83.सी,कोई अनुबंध बी नहीं)

वाहक: अनुबंध ए, अनुबंध सी

नक्षत्र (क्यूएएम): 16, 32, 64, 128, 256, 64/256

बैंडविड्थ (मेगाहर्ट्ज): 8, 6

प्रतीक दर (एमबॉड): 5-7, 4.2-5.3

ट्यूनर इंटरफ़ेस: कनेक्टर F-महिला प्रकार



डीवीबी-एस/एस2/एस2एक्स ट्यूनर

इनपुट आवृत्ति: 950-2150 मेगाहर्ट्ज

प्रतीक दर: 1~54एमएसपीएस (डीवीबी-एस क्यूपीएसके)

1~60एमएसपीएस (डीवीबी-एस2/एस2एक्स क्यूपीएसके)

1~60एमएसपीएस (डीवीबी-एस2/एस2एक्स 8पीएसके)

1~58एमएसपीएस (डीवीबी-एस2/एस2एक्स 16एपीएसके)

1~55एमएसपीएस (डीवीबी-एस2/एस2एक्स 32एपीएसके)

1~34एमएसपीएस (डीवीबी-एस2/एस2एक्स 64एपीएसके)

सिग्नल शक्ति: -65 ~ -25dBm



आधा साइक्वेस्ट बेसबैंड फिलर (रोल ऑफ फैक्टर):

डीवीबी-एस के लिए 0.35

डीवीबी-एस2 के लिए 0.15 से 0.35

DVB-S2X के लिए 0.05 से 0.35

एफईसी डिमोड्यूलेशन: 1/2, 2/3, 3/4, 5/6, 7/8 (डीवीबी-एस क्यूपीएसके)

1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (डीवीबी-एस2 क्यूपीएसके)

3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (डीवीबी-एस2 8पीएसके)

2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (डीवीबी-एस2 16एपीएसके)

3/4, 4/5, 5/6, 8/9, 9/10 (डीवीबी-एस2 32एपीएसके)

11/15, 7/9, 4/5, 5/6 (डीवीबी-एस2एक्स 64एपीएसके)



डिमॉड्यूलेशन मोड: QPSK, 8PSK, 16APSK, 32APSK (केवल DVB-S2)

एलएनबी ध्रुवीयता चयन: वॉल्यूम 0, 13वी, 18वी चयन योग्य

एलएनबी बैंड चयन टोन: 0/22Khz चयन योग्य

इनपुट प्रतिबाधा: 75 Ω

एफईसी (कोड दर): 1/2, 2/3, 3/4, 5/6, 7/8

DiSEqC: DiSEqC 2.0 अनुपालक



एटीएससी ट्यूनर

फ़्रिक्वेंसी रेंज: 50–860 मेगाहर्ट्ज

मुख्य संदर्भ विशिष्टता: एटीएससी ए/53

इनपुट स्तर: -34 से +40 dBmV

नक्षत्र: 8-वीएसबी

बैंडविड्थ: 6 मेगाहर्ट्ज



मॉड्यूलेशन आरएफ आउटपुट विकल्प
मॉड्यूलेशन (विकल्प के लिए 4/8*आरएफ डीवीबी-टी/एएसटीसी/आईएसडीबी-टी या 16/32 डीवीबी-सी)

कनेक्टर: 1 पोर्ट, एफ-प्रकार, 75Ω

आउटपुट रिटर्न हानि: 14 डीबी

एमईआर 40dB से अधिक या उसके बराबर

आरएफ आउटपुट स्तर: -20 ~ 0dbm, 0.1db चरण

आरएफ चैनल की संख्या: 4/8

मॉड्यूलेशन मोड: डीवीबी-सी, डीवीबी-टी, एटीएससी, आईएसडीबी-टी, डीटीएमबी विकल्प



डीवीबी-टी मॉड्यूलेशन

चैनल: DVB-T आसन्न आवृत्तियाँ

मॉड्यूलेशन मानक: EN300744

फ़्रिक्वेंसी रेंज: 50-960 मेगाहर्ट्ज, 1 किलोहर्ट्ज़ एक कदम

मॉड्यूलेशन मानक: EN300744

बैंडविड्थ: 6M, 7M, 8M

एफएफटी मोड: 2K, 8K

नक्षत्र:QPSK, 16QAM, 64QAM

गार्ड अंतराल 1/4, 1/8, 1/16, 1/32

एफईसी 1/2, 2/3, 3/4, 5/6, 7/8

टीएस बिट दर＜31 एमबीटी/एस



एटीएससी-टी मॉड्यूलेशन

चैनल: 8VSB आसन्न आवृत्तियाँ

नक्षत्र: 8VSB

फ़्रिक्वेंसी रेंज: 50-960 मेगाहर्ट्ज, 1 किलोहर्ट्ज़ एक कदम

नक्षत्र: 8VSB

टीएस बिट दर＜19 Mbit/s

एमईआर 40 डीबी से अधिक या उसके बराबर



डीवीबी-सी मॉड्यूलेशन(16 या 32 डीवीबी-सी आउट विकल्प)
16* डीवीबी-सी आउटपुट मॉड्यूलेशन

चैनल: 16*डीवीबी-सी आसन्न आवृत्ति आरएफ आउट

फ़्रिक्वेंसी रेंज: 50 ~ 960 मेगाहर्ट्ज, 1 किलोहर्ट्ज़ एक चरण

प्रारंभ आवृत्ति और अंतिम आवृत्ति के बीच बैंडविड्थ रेंज 192 मेगाहर्ट्ज, 192 मेगाहर्ट्ज बैंडविड्थ रेंज के भीतर 16 आवृत्ति सेट करें

एमईआर 40 डीबी से अधिक या उसके बराबर

प्रतीक दर:5~7Mbaud

कुल आउटपुट स्तर समायोजन -35~-5dBm गुणा 0.1 डीबी चरण

डीवीबी-सी मानक जे83.ए (डीवीबी-सी, जे83.बी, जे83.सी)

नक्षत्र (QAM):16,32,64,128, 256

वाहक	अनुबंध a	अनुलग्नक बी		अनुलग्नक सी
तारामंडल (क्यूएएम)	16,32,64,128, 256	64	256	64/256
बैंडविड्थ (मेगाहर्ट्ज)	8	6	6	6
प्रतीक दर (एमबौड)	5-7	5.057	5.361	4.2-5.3



32* डीवीबी-सी आउटपुट मॉड्यूलेशन

चैनल:32*डीवीबी-सी गैर-आसन्न आवृत्ति आरएफ आउट

फ़्रिक्वेंसी रेंज:96~864मेगाहर्ट्ज,1 किलोहर्ट्ज़ एक चरण

बैंडविड्थ रेंज 768 मेगाहर्ट्ज, आवृत्ति बिंदुओं को बैंडविड्थ रेंज के भीतर लचीला उपयोग किया जा सकता है

एमईआर 40 डीबी से अधिक या उसके बराबर

प्रतीक दर:5~7Mbaud

कुल आउटपुट स्तर समायोजन -35~-5dBm गुणा 0.1 डीबी चरण

डीवीबी-सी मानक जे83.ए (डीवीबी-सी, जे83.बी, जे83.सी)

वाहक	अनुबंध a	अनुलग्नक बी		अनुलग्नक सी
तारामंडल (क्यूएएम)	16,32,64,128, 256	64	256	64/256
बैंडविड्थ (मेगाहर्ट्ज)	8	6	6	6
प्रतीक दर (एमबौड)	5-7	5.057	5.361	4.2-5.3



आईएसडीबी-टी मॉड्यूलेशन

चैनल: आईएसडीबी-टी आवृत्ति

फ़्रिक्वेंसी रेंज: 50-960 मेगाहर्ट्ज, 1 किलोहर्ट्ज़ एक कदम

आईएसडीबी-टी मानक एआरआईबी एसटीडी-बी31

नक्षत्र: DQPSK, QPSK, 16QAM, 64QAM

गार्ड अंतराल: 1/32, 1/16, 1/8, 1/4

ट्रांसमिशन मोड: 2K, 4K, 8K

कोड दर: 1/2, 3/4, 5/6, 7/8

बैंडविड्थ: 6MHz

टीएस बिट दर＜21 Mbit/s

एमईआर 40 डीबी से अधिक या उसके बराबर



डीटीएमबी मानक जीबी20600-2006

नक्षत्र: 4QAM, 16QAM, 32QAM, 64QAM

कोड दर: 0.4, 0.6, 0.8

गार्ड अंतराल: 420, 595, 945 आईओएनएस



बहुसंकेतन

प्रति चैनल अधिकतम पीआईडी ​​रीमैपिंग 180 इनपुट

स्वचालित रूप से या मैन्युअल रूप से पीआईडी ​​रीमैपिंग

पीएसआई/एसआई: एसडीआई/पीएमटी/टीओटी/पैट/बैट/कैट/टीडीटी/एनआईटी इंसर्ट

सटीक पीसीआर समायोजन

अधिकतम संख्याएँ: आरएफ के लिए 4 या 8 mux और 1*MPTS के लिए 1 Mux



एएसआई आई/ओ

डीवीबी-एएसआई: 2 * एएसआई इनपुट और 2*एएसआई आउटपुट, बैकअप के लिए एक, 75Ω, बीएनसी, 188बाइट्स

एमपीईजी-2: डीवीबी-एएसआई पर टीएस (एन 50083-9)

एएसआई चयन योग्य आउट: एक एमपीटीएस का दर्पण



आईपी ​​I/O स्ट्रीम आउटपुट

आईपी ​​आई/ओ

आरजे45 पोर्ट: 100/1000एम जीबीई पोर्ट, 1*डेटा पोर्ट इनपुट और आउटपुट के लिए उपयोग किया जाता है

आईपी ​​आउटपुट: 1*एमपीटीएस और 127*एसपीटीएस यूडीपी/आरटीपी आईपी आउटपुट (4*आरएफ आउट)

8*एमपीटीएस और 512*एसपीटीएस जब 8*आरएफ आउट हो

आईपी ​​इनपुट: 128*एमपीटीएस/एसपीटीएस यूडीपी/आईपी

यूडीपी पर टीएस, यूनिकास्ट, और आईपी पर मल्टीकास्ट स्ट्रीमिंग टीएस



प्रणाली

कॉन्फ़िगरेशन इंटरफ़ेस: वेब-आधारित

रिमोट अपग्रेड: नेटवर्क के माध्यम से

कनेक्टर: RJ45, 10/100M ईथरनेट इंटरफ़ेस
