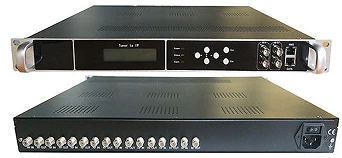

आईपी ​​रिसीवर के लिए 8 आरएफ ट्यूनर

एफटीए ट्यूनर इनपुट

डीवीबी-टी/टी2 ट्यूनर

फ़्रिक्वेंसी रेंज: 30 मेगाहर्ट्ज-1000 मेगाहर्ट्ज

बैंडविड्थ: 6 मेगाहर्ट्ज, 7 मेगाहर्ट्ज, 8 मेगाहर्ट्ज

स्तर: -87 ~ -20dBm

तारामंडल: QPSK, 16QAM, 64QAM, 256QAM (केवल DVB-T2)

एफईसी डिमोड्यूलेशन: डीवीबी-टी: 1/2, 2/3, 3/4, 5/6, 7/8

डीवीबी-टी2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6

गार्ड अंतराल: डीवीबी-टी: 1/4, 1/8, 1/16, 1/32

डीवीबी-टी2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128

आईएसडीबी-टी/टीबी ट्यूनर

इनपुट फ़्रीक्वेंसी रेंज: 30 ~ 900 मेगाहर्ट्ज

बैंडविड्थ: 6MHz

नक्षत्र: DQPSK, QPSK, 16QAM, 64QAM

इंटरलीव: 0, 4, 8, 16

गार्ड अंतराल: 1/32, 1/16, 1/8, 1/4

ट्रांसमिशन मोड: 2K, 4K, 8K (FFT)

एफईसी (कोड दर): 1/2, 2/3, 3/4, 5/6, 7/8

डीवीबी-सी ट्यूनर

इनपुट फ़्रीक्वेंसी रेंज: 110 ~ 862मेगाहर्ट्ज

डीवीबी-सी (जे83.ए, जे83.सी,कोई अनुबंध नहीं बी)

वाहक: अनुबंध ए, अनुबंध सी

नक्षत्र (क्यूएएम): 16, 32, 64, 128, 256, 64/256

बैंडविड्थ (मेगाहर्ट्ज): 8, 6

प्रतीक दर (एमबॉड): 5-7, 4.2-5.3

ट्यूनर इंटरफ़ेस: कनेक्टर F-महिला प्रकार

डीवीबी-एस/एस2/एस2एक्स ट्यूनर

(DVB-SS2X एक विकल्प है और DVB चुनने पर अतिरिक्त लागत आती है-SS2 ट्यूनर इनपुट)

इनपुट आवृत्ति: 950-2150 मेगाहर्ट्ज

प्रतीक दर: 1~54एमएसपीएस (डीवीबी-एस क्यूपीएसके)

1~60एमएसपीएस (डीवीबी-एस2/एस2एक्स क्यूपीएसके)

1~60एमएसपीएस (डीवीबी-एस2/एस2एक्स 8पीएसके)

1~58एमएसपीएस (डीवीबी-एस2/एस2एक्स 16एपीएसके)

1~55एमएसपीएस (डीवीबी-एस2/एस2एक्स 32एपीएसके)

1~34एमएसपीएस (डीवीबी-एस2/एस2एक्स 64एपीएसके)

सिग्नल शक्ति: -65 ~ -25dBm

आधा साइक्वेस्ट बेसबैंड फिलर (रोल ऑफ फैक्टर):

डीवीबी-एस के लिए 0.35

डीवीबी-एस2 के लिए 0.15 से 0.35

DVB-S2X के लिए 0.05 से 0.35

एफईसी डिमोड्यूलेशन: 1/2, 2/3, 3/4, 5/6, 7/8 (डीवीबी-एस क्यूपीएसके)

1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (डीवीबी-एस2 क्यूपीएसके)

3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (डीवीबी-एस2 8पीएसके)

2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (डीवीबी-एस2 16एपीएसके)

3/4, 4/5, 5/6, 8/9, 9/10 (डीवीबी-एस2 32एपीएसके)

11/15, 7/9, 4/5, 5/6 (डीवीबी-एस2एक्स 64एपीएसके-विकल्प)

डिमॉड्यूलेशन मोड: QPSK, 8PSK, 16APSK, 32APSK (केवल DVB-S2)

एलएनबी ध्रुवीयता चयन: वॉल्यूम 0, 13वी, 18वी चयन योग्य

एलएनबी बैंड चयन टोन: 0/22Khz चयन योग्य

इनपुट प्रतिबाधा: 75 Ω

एफईसी (कोड दर): 1/2, 2/3, 3/4, 5/6, 7/8

DiSEqC: DiSEqC 2.0 अनुपालक

एटीएससी ट्यूनर

फ़्रिक्वेंसी रेंज: 50–860 मेगाहर्ट्ज

मुख्य संदर्भ विशिष्टता: एटीएससी ए/53

इनपुट स्तर: -34 से +40 dBmV

नक्षत्र: 8-वीएसबी

बैंडविड्थ: 6 मेगाहर्ट्ज

डीवीबी-एएसआई इनपुट

कनेक्टर: बीएनसी महिला, 75Ω

सिग्नल स्तर: 200-800mVp-p

पैकेट की लंबाई: 188 बाइट्स

अधिकतम बिट-दर: प्रति पोर्ट 100Mbps से कम या उसके बराबर

इनपुट पोर्ट की संख्या: दोहरे अलग एएसआई पोर्ट

बहुसंकेतन

प्रति चैनल अधिकतम पीआईडी ​​रीमैपिंग 180 इनपुट

स्वचालित रूप से या मैन्युअल रूप से पीआईडी ​​रीमैपिंग

पीएसआई/एसआई: एसडीआई/पीएमटी/टीओटी/पैट/बैट/कैट/टीडीटी/एनआईटी इंसर्ट

सटीक पीसीआर समायोजन

एएसआई आई/ओ

डीवीबी-एएसआई: 2 एएसआई इनपुट और आउटपुट, 75Ω, बीएनसी, 188बाइट्स

एमपीईजी-डीवीबी-एएसआई पर 2 टीएस (एन 50083-9)

एएसआई आउट: एक एमपीटीएस का चयन योग्य दर्पण

आईपी ​​आई/ओ

आरजे45 पोर्ट: 100/1000एम जीबीई पोर्ट, 1*डेटा पोर्ट इनपुट और आउटपुट के लिए उपयोग किया जाता है

आईपी ​​आउटपुट: डेटा पोर्ट से 4*MPTS+512 SPTS

आईपी ​​इनपुट: डेटा पोर्ट से 128*एमपीटीएस/एसपीटीएस यूडीपी/आईपी इनपुट

यूडीपी पर टीएस, यूनिकास्ट, और आरटीपी/आरटीएसपी पर मल्टीकास्ट स्ट्रीमिंग टीएस

कॉन्फ़िगर करने योग्य पैकेट आकार (2-7)x188 बाइट्स, फ़िल्टर नल पैकेट

SPTS सीमा चयन योग्य: 2.3M, 2.5M, 2.9, 3.3M, 3.8M, 4.6M, 5.7M, 7.6M, 11.5M, 23M

प्रणाली

स्थानीय इंटरफ़ेस: एलसीडी + नियंत्रण बटन

कॉन्फ़िगरेशन इंटरफ़ेस: वेब-आधारित

रिमोट अपग्रेड: नेटवर्क के माध्यम से

कनेक्टर: RJ45, 100M/1000M ईथरनेट इंटरफ़ेस

भौतिक एवं शक्ति

वोल्टेज: 100 से 120/200 से 240V AC ±10%; 50/60हर्ट्ज़

खपत: 60W

ऑपरेटिंग तापमान: 0~50 डिग्री

भंडारण तापमान: -20 ~ 80 डिग्री

आयाम: 483 मिमी (डब्ल्यू) * 380 मिमी (डी) * 44.5 मिमी (एच)

वज़न: 9.3 किग्रा/पीसी
